菲尼特光纤连接器的分类

时间: 2016-12-19 来源: 未知
打印    字号:T|T
  光纤连接器是我们光通信中必不可少的,而菲尼特光纤连... 关键字:菲尼特光纤连接器的分类

光纤连接器是我们光通信中必不可少的,而菲尼特光纤连接器常见的有两种,一是GBIC光模块,另一个是SFP光模块。SFP模块是一种光模块(Small Form Factor Pluggable 小封装模块),相比于GBIC模块要小,是GBIC光模块的发展,适应于高密度端口数而设计的,端口速率从100M到2.5Gbps不等。北京凝网科技有限公司光通信专家提示,上面所描述的种类都支持热插拔。下面我们就具体讲解一下光纤连接器的概念与分类。


菲尼特光纤连接器,也就是接入光模块的光纤接头,也有好多种,且相互之间不可以互用。不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种,其实不是的。SFP模块接LC光纤连接器,而GBIC接的是SC光纤光纤连接器。下面对网络工程中几种常用的光纤连接器进行详细的说明:


①FC型光纤连接器


FC是Ferrule Connector的缩写,表明其外部加强方式是采用金属套,紧固方式为螺丝扣。最早,FC类型的连接器,采用的陶瓷插针的对接端面是平面接触方式(FC)。此类连接器结构简单,操作方便,制作容易,但光纤端面对微尘较为敏感,且容易产生菲涅尔反射,提高回波损耗性能较为困难。后来,对该类型连接器做了改进,采用对接端面呈球面的插针(PC),而外部结构没有改变,使得插入损耗和回波损耗性能有了较大幅度的提高。


②SC型光纤连接器


也就是连接GBIC光模块的连接器,它的外壳呈矩形,所采用的插针与耦合套筒的结构尺寸与FC型完全相同,其中插针的端面多采用PC型或APC型研磨方式;紧固方式是采用插拔销闩式,不须旋转。此类连接器价格低廉,插拔操作方便,介入损耗波动小,抗压强度较高,安装密度高。


③ST型光纤连接器


常用于光纤配线架,外壳呈圆形,所采用的插针与耦合套筒的结构尺寸与FC型完全相同,其中插针的端面多采用PC型或APC型研磨方式;紧固方式为螺丝扣。

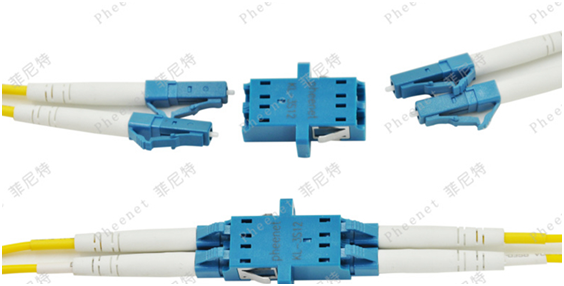

④LC型光纤连接器


也就是连接SFP模块的连接器,它采用操作方便的模块化插孔(RJ)闩锁机理制成。该连接器所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半,为1.25m,提高了光配线架中光纤连接器的密度。

以上几种类型就是菲尼特光纤产品中光纤连接器的分类,在这里北京凝网科技有限公司光通信专家提醒,光纤产品一定要选用质量上等且达标的菲尼特光纤产品,因为光纤产品在整个光通信当中起到了决定性的作用,如果光纤产品不合格,就会导致传输不通畅,从而影响您的工作与生活。
